36KV 16kV Harici Sigortalı ve Sigortalı Topraklı Ayırıcılar (HS – HST)

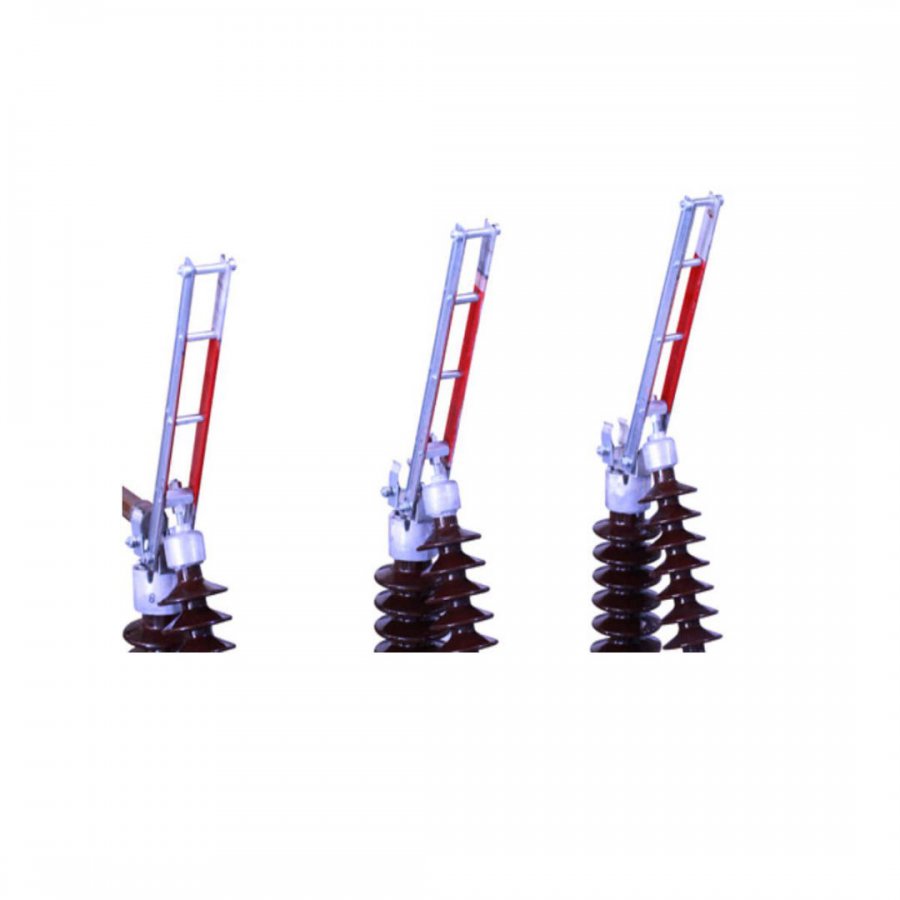

Harici tip bıçaklı ayırıcılar bina dışında açıkta kullanılır. Direk üzerinde veya açık hava şalt sahaları kullanımına uygun üretilmektedir. Bu özelliklerinden dolayı hava şartları dikkate alınarak ısı, nem, rüzgar ve diğer hava şartlarına uygun dayanıklı malzemelerle üretilir. Kumanda kolunun emniyetli mesafede ve ayakta duran bir kişinin açıp kapamasına imkan verecek özelliktedir.
| Tipi Type |
Anma Gerilimi Rated voltage kV |
Anma Akımı Nominal current A |
Anma Kısa Süreli Dayanma Akımı Rated Short-Time Current kA |

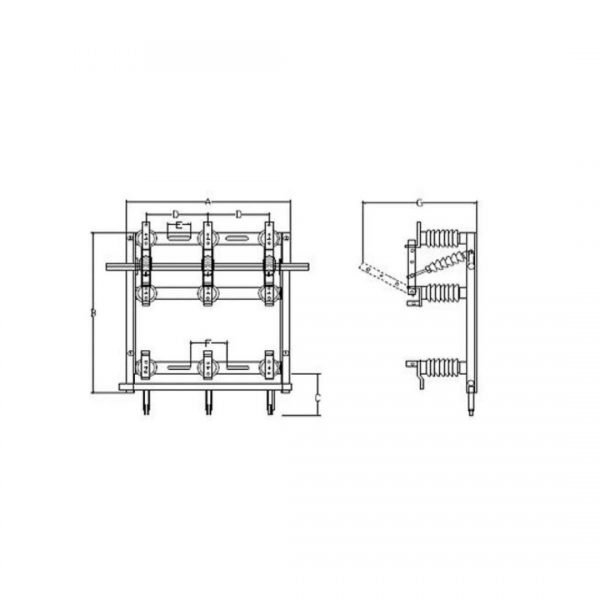

Boyutlar ( mm ) Dimensions ( mm ) |
Ağırlık Weight kg |
||||||
| A | B | C | D | E | F | G | |||||
| 12 HS | 12 | 630 | 12,5 – t6 | 960 | 910 | – | 350 | 110 | 240 | 570 | 105 |
| 24 HS | 24 | 1160 | 1090 | – | 450 | 110 | 280 | 620 | 115 | ||
| 36 HS | 36 | 1220 | 1260 | – | 480 | 110 | 280 | 940 | 190 | ||
| 12 HST | 12 | 630 | 12,5 – t6 | 960 | 1030 | 230 | 350 | 110 | 240 | 570 | 112 |
| 24 HST | 24 | 1160 | 1210 | 390 | 450 | 110 | 280 | 620 | 128 | ||
| 36 HST | 36 | 1220 | 1380 | 630 | 480 | 110 | 280 | 940 | 200 | ||
