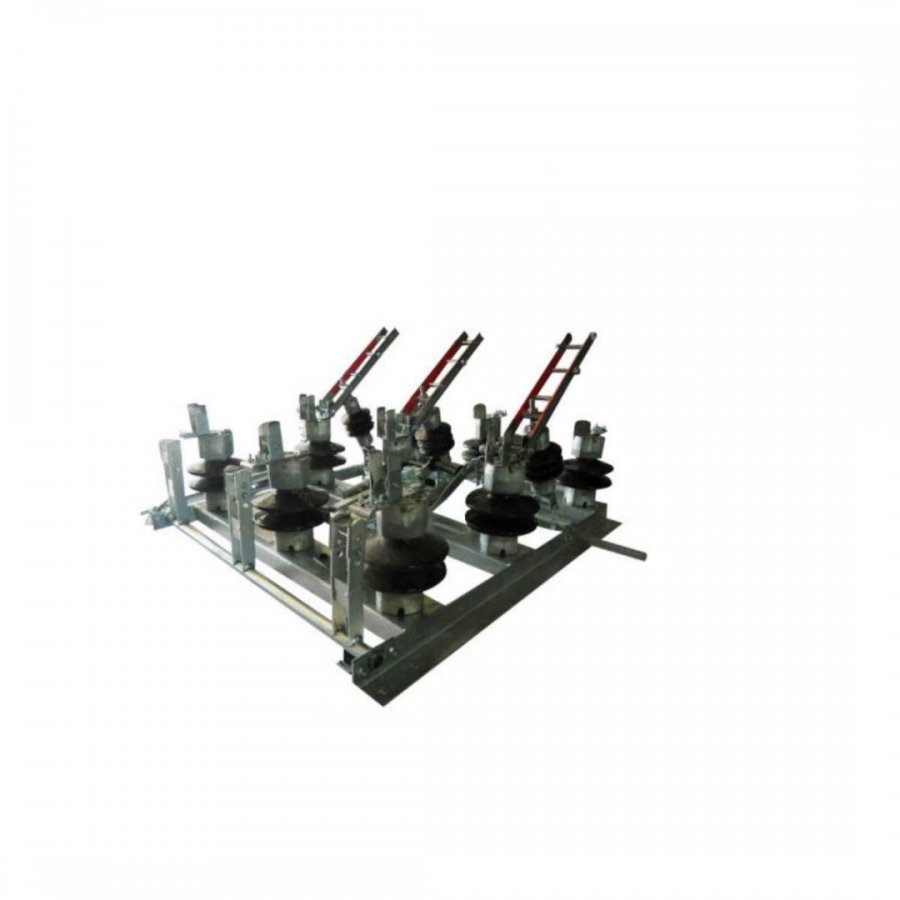

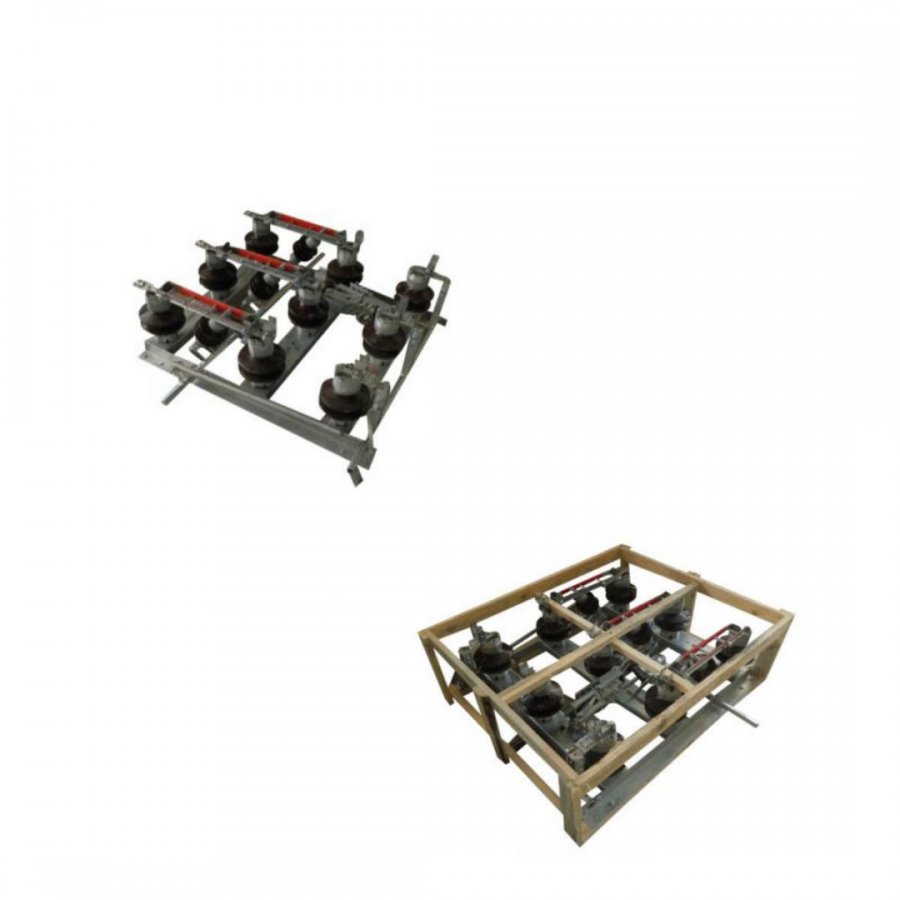

HARİCİ SİGORTALI TOPRAKLI 12 kW
Harici tip bıçaklı ayırıcılar bina dışında açıkta kullanılır. Direk üzerinde veya açık hava şalt sahaları kullanımına uygun üretilmektedir. Bu özelliklerinden dolayı hava şartları dikkate alınarak ısı, nem, rüzgar ve diğer hava şartlarına uygun dayanıklı malzemelerle üretilir. Kumanda kolunun emniyetli mesafede ve ayakta duran bir kişinin açıp kapamasına imkan verecek özelliktedir.
- Ayırıcılar TSE EN 62271-102: 2002 standartları ve TEDAŞ şartnamesine uygun olarak üretilmektedir.
- Ayırıcılar orta gerilim şebekelerinde ve sadece yüksüz devrelerin açılıp kapatılmasında kullanılır.
- 12-17.5 – 36 kV, harici ve toprak ayırıcıları olmak üzere 1250A’e (dahil) kadar çeşitleri bulunmaktadır.
- Ayırıcılar trifaze olup normal, topraklamalı, sigortalı ve sigortalı topraklamalı olmak üzere 4 tiptir.
- Ayırıcılar alttan ve üstten topraklamalı olarak iki şekilde de kullanılabilirler. Ayrıca ana mil ile toprak mili arasında mekanik kilitleme sistemi uygulanabilir.
- Bıçaklarda çift taraflı korunmuş yaylar kullanılarak minimum geçiş direnci sağlanmıştır.
- Ayırıcılar asgari 5 mm. kalınlığında saçtan kıvrılarak hazırlanan U profil ve 60’lık köşebentlerden oluşan ana şaseye sahiptir.
- Elektrolitik bakırdan üretilen bıçak ve kontaklar gümüş kaplamalıdır.
- Izalatörler, haricilerde porselen, dahililerde ise isteğe bağlı olarak porselen veya epoxy-reçine olarak kullanılmaktadır.
- İmalattaki bütün kaynak işlemlerinde gazaltı kaynağı kullanılmaktadır.
- Harici ayırıcı şaseleri daldırma galvaniz, dahililer ise daldırma galvaniz veya isteğe bağlı olarak TEDAŞ şartnamesine uygun boya yapılmaktadır.
- Ayırıcı milleri altıköşe 27 mm. transmisyon çeliğinden yapılır.
